PICHLER 08LG250L Bedienteil analysieren: Pinbelegung, Bus und Register in Kärnten

Ein Lüftungsgerät soll ins Smart Home – doch am Bedienteil hängt nur ein unbeschrifteter 4-poliger Stecker, ohne Handbuch, ohne Schnittstellenbeschreibung. Genau vor dieser Ausgangslage stand ein aktuelles Praxisprojekt bei Basic4web mit einem PICHLER 08LG250L Lüftungsgerät in Kärnten.

Was Sie in diesem Artikel erfahren:

• Wie sich die Pinbelegung eines unbekannten Bedienteil-Steckers per Fotoanalyse und Messung sicher bestimmen lässt
• Welche Bauteile auf der Steuerplatine des PICHLER 08LG250L sitzen – und was sie über den Bustyp verraten
• Warum ein Multimeter allein den Bustyp (RS485 oder CAN) nicht zweifelsfrei klärt
• Wie die Anbindung über eine Modbus-TCP-Bus-Bridge an Home Assistant grundsätzlich funktioniert

---

Pinbelegung ohne Handbuch bestimmen: Foto, Multimeter, Systematik

Die Frage ist selten, ob sich ein unbeschrifteter Stecker analysieren lässt, sondern wie man dabei nichts beschädigt. Beim PICHLER 08LG250L Bedienteil war der Ausgangspunkt ein 4-poliger Anschluss mit den Adernfarben Blau, Schwarz, Gelb und Grün – ohne jede Dokumentation.

Der erste Schritt war eine hochauflösende Fotoanalyse der Platine, um Lötpunkte, Bauteile und Leiterbahnen eindeutig den vier Pins zuzuordnen. Erst danach folgte die Messung mit einem Digitalmultimeter:

• Pin 1 gegen Pin 2: ca. 24 V Gleichspannung – die Versorgung ist damit bestätigt
• Pin 3 gegen Pin 1 / Pin 4 gegen Pin 1: je 2,2 V DC, ein typischer Ruhepegel für Datenleitungen
• Pin 3 gegen Pin 4: 0 V DC im Messzeitpunkt

Daraus ergibt sich die gesicherte Pinbelegung: Pin 1 (Blau) 24 V Minus, Pin 2 (Schwarz) 24 V Plus, Pin 3 (Gelb) und Pin 4 (Grün) als wahrscheinliches Datenpaar. Die vollständige Fotodokumentation mit allen Messwerten und der markierten Platine finden Sie in unserer technischen Analyse zur PICHLER-Bedienteil-Pinbelegung.

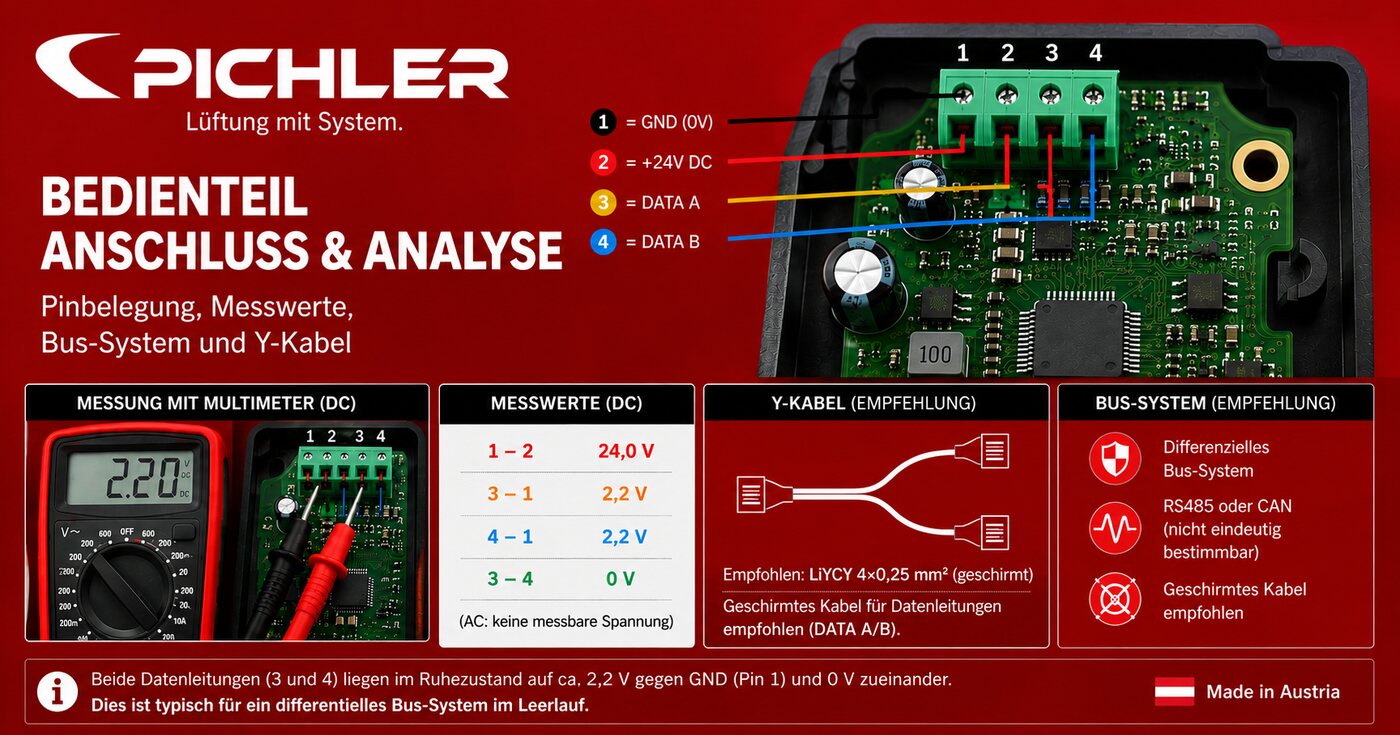

Zusammenfassende Übersicht aus unserem Projekt. Hinweis: Die Bezeichnungen „Data A” / „Data B” sind eine vorläufige Arbeitshypothese für Pin 3/4 – der genaue Bustyp (RS485 oder CAN) ist, wie im Text beschrieben, noch nicht abschließend bestätigt.

---

Platinenanalyse: Welche Bauteile stecken im PICHLER 08LG250L Bedienteil?

Dabei wird deutlich: Die Bauteile auf einer Steuerplatine verraten oft mehr über die mögliche Schnittstelle als der Stecker selbst. Auf der Platine des 08LG250L-Bedienteils ließen sich vier zentrale Komponenten identifizieren:

1. NXP LPC1788FET208 – ein ARM-Cortex-M3-Prozessor, der unter anderem UART- und CAN-Schnittstellen unterstützt
2. Cypress CY62147EV3 – ein externer SRAM-Speicher für das Bedienterminal
3. ST L5973D – ein Abwärts-Schaltregler für die interne 24-V-Versorgung
4. GS1M-Gleichrichterdioden – im Eingangsbereich, passend zur Zuordnung von Pin 1 und Pin 2 als Versorgung

Aus der Prozessorwahl allein folgt noch nicht zwingend, welcher Bus tatsächlich am externen Stecker anliegt – der LPC1788 kann grundsätzlich beides. Wenn Sie wissen möchten, wie sich solche Bestandsgeräte in ein bestehendes Smart-Home-Konzept einbinden lassen, helfen wir weiter: IoT-Anwendungen für Unternehmen in Kärnten

---

Warum ein Multimeter den Bustyp nicht zweifelsfrei klärt

Was in der Theorie eindeutig klingt, zeigt sich in der Praxis komplizierter: Ein Multimeter mittelt schnelle Datenimpulse und liefert deshalb bei Bussignalen keinen verwertbaren Wechselspannungswert. Aus 2,2 V gegen Masse und 0 V zwischen Pin 3 und 4 lässt sich weder RS485 noch CAN sicher ausschließen.

Für eine zweifelsfreie Bestimmung braucht es eines von drei Dingen:

• Ein Oszilloskop, das den tatsächlichen Signalverlauf sichtbar macht
• Einen Logikanalysator, der die Bitmuster protokolliert
• Die eindeutige Identifikation des Bustransceiver-Chips auf der Platine

Die Praxis zeigt jedoch: Auch ohne diese Werkzeuge lässt sich ein Projekt sauber vorbereiten – solange offene Punkte als offen gekennzeichnet bleiben, statt sie durch Vermutungen zu ersetzen.

---

Registerübersicht und Modbus TCP: Vorsicht vor voreiligen Schreibzugriffen

Aus einem verwandten Bus-Bridge-Projekt mit Modbus TCP, Geräteadresse 10 und Port 502 liegt bereits eine Registerliste vor – etwa Luftstufe, Betriebsart, Sommer/Winter-Umschaltung und Raumtemperatur. Diese Register sind jedoch nicht automatisch mit dem hier analysierten 4-poligen Bedienteilbus gleichzusetzen.

Bevor an einem Bestandsgerät wie dem PICHLER 08LG250L geschrieben wird, gehört das lückenlos geklärt:

• Datentyp und Skalierung des jeweiligen Registers
• Verwendeter Modbus-Funktionscode
• Byte-Reihenfolge (Little-Endian oder Big-Endian)
• Ob ein Register überhaupt schreibbar ist

Kärntner Betriebe, die eine WAGO-SPS im Einsatz haben, kennen dieses Vorgehen bereits aus eigenen Modbus-Projekten – unser kostenloser WAGO Modbus Coil-Adressenrechner hilft dabei, %MX-Adressen ohne Kopfrechnen in Coil-Adressen umzurechnen.

Über die Hardware-Analyse am Stecker hinaus lässt sich eine Registerliste auch auf Netzwerkebene zweifelsfrei verifizieren: Der Artikel Wie Sie Modbus-Register ohne Herstellerdokumentation reverse-engineeren zeigt, wie sich per Wireshark-Mitschnitt und Bildschirmaufnahme jedes Register mit zwei unabhängigen Beweisen absichern lässt – genau das fehlt den hier genannten Registern 100–119 noch.

---

Fazit: Reverse-Engineering als solider Ausgangspunkt für die Smart-Home-Anbindung

Ein unbeschriftetes Bedienteil wie das des PICHLER 08LG250L lässt sich mit Fotoanalyse, systematischer Messung und einer sauberen Trennung von Fakt und Vermutung sicher vorbereiten – auch ohne Herstellerdokumentation. Genau dieses Prinzip wenden wir bei Basic4web auf Bestandsgeräte in Kärntner Betrieben und Haushalten an, bevor eine Anbindung an Home Assistant oder eine Modbus-TCP-Bus-Bridge erfolgt.

Wenn auch bei Ihnen ein Bestandsgerät ohne Dokumentation ins Smart Home soll, nehmen Sie jetzt Kontakt auf – wir analysieren Ihre Situation und zeigen den nächsten Schritt. Der Artikel richtet sich an technikaffine Betriebsleiter:innen, Facility-Verantwortliche und Smart-Home-Interessierte in Kärnten, die Bestandsanlagen sinnvoll nachrüsten wollen.
